| Especificaciones generales | |
|---|---|

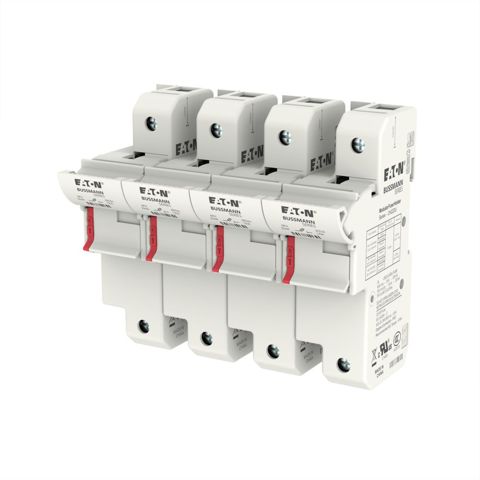

| Nombre del producto | Eaton Bussmann series low voltage cylindrical fuse holder |
| Número de catálogo | CH223DNU |
| Código de modelo | 3P+N 22x58 Fuse Holder |
| UPC | 051712685443 |
| EAN | 5027590497145 |
| Largo/profundidad | 77 mm |
| Altura | 123 mm |
| Ancho | 142 mm |
| Peso | 532 g |
| Cumplimiento | CE Marked RoHS Compliant |
| Certificaciones | IEC 60269-2 EAC IEC 60269-1 UL Listed File E14853 |
| Tipo de producto | Low voltage cylindrical fuse holder |
| Especificaciones del producto | |
| Se usa con | C22G, C22M, FWP-(amps)A22F fuses |
| Corriente nominal | 125 A |
| Número de polos | Three-pole + N |
| Ancho en módulos | 8 |
| Profundidad de empotrado | 51.5 mm |
| Tamaño de fusible | 22 x 58 mm |
| Temperatura de operación | -20ºC to +70ºC |
| Tensión nominal CA | 690 V a.c. (IEC) and 700 V a.c. (UL) |
| Tensión nominal CD | 1000 V d.c. (IEC) |
| Tipo de fusible | C22G C22M |
| Con candado | Sí |
| Accesorios | JV-L Multipole connector kit, CH22-CTP IP20 Protection accessory |
| Par de apriete | Min 4 Nm/ Max 5 Nm |
| Conmutación simultánea de neutro | No |
| Material | Polyester |
| Indicación óptica de falla | No |
| Método de montaje | DIN rail 2 x M4 Panel mounting screws |
| Grado de protección | IP20 |
| Tensión nominal | 690 V |
| Tipo | Fuse holder |
| Aplicación | Industrial and Commercial applications |
| Modelo | CH22 |
